RSF1000型固定式气体报警器安装规范

一、概述

RSF1000型固定式气体报警器（气体探测器）通过对大气中可燃或有毒气体进行连续24小时在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。检测器采用高精度传感器结合高速、高精度处理电路，具有信号稳定，精度高、重复性好等优点，并且采用防爆设计，适用于各种危险场合。仪器输出各种标准信号，可以兼容各种报警系统、PLC、DCS等控制系统。仪器广泛应用于石油、化工、冶金、消防、煤矿、电力、船舶、环保、电信、医疗等行业。

二、技术特点

采用高速、高精度处理电路，实现仪器快速、准确的测量

三线制4-20mA信号和RS485数字信号输出，可实时与计算机进行通讯

即插即用国际标准智能化传感器，现场维护非常方便

大屏幕LCD显示，功能箭头指示让操作一目了然

配备红外遥控，不开盖实现参数调整

全量程范围的温度数字补偿

遥控或者按键实现检测器在现场自由组态，如查看、设定、校准

本安电路及防爆外壳设计，现场维护安全、方便、快捷

三、技术参数

壳体材料：铝合金隔爆外壳

外型尺寸：210X100X180

隔爆等级：Ex d IIC T6 Gb

防护等级：IP65

整机重量：2.1Kg

准确度：±5%F.S.

LCD显示内容：测量气体名称、实时数值、 10段柱状图显示实时气体浓度、气体满量程、气体内部参数

LCD显示模式：ppm、ppb、mg/m3、ug/m3、%VOL、%LEL

工作环境温度：-20~50℃

工作环境湿度：10 ~ 95% RH 非凝露

模拟信号输出：三线制4-20mA 线性输出

数字信号输出：标准RS485信号输出

工作电压：24VDC（18~30VDC）

基本工作电流： 40mA@24V（催化燃烧）；20mA@24V（电化学）

最大工作电流：160mA@24V（催化燃烧）；140mA@24V（电化学）

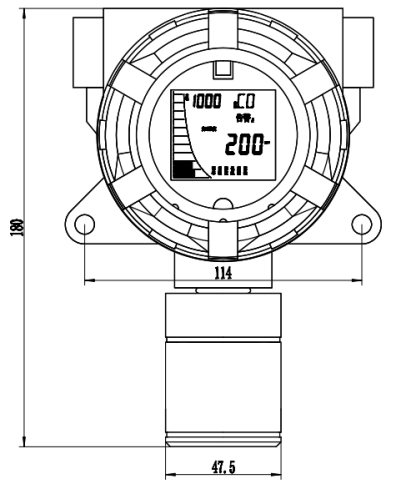

四、外型尺寸及安装方式

4.1安装位置

根据气体的比重及风向，气体报警器应安装在离气体可能泄漏地点处一米范围内，这样气体报警器的实际反应速度比较快，否则，有可能出现气体报警器安装处可燃气体或有毒有害气体浓度不超标，而泄漏点处局部气体已经超标，气体变送器和主机却不能报警的现象。

气体报警器安装距地面高度应大于30厘米以防有水溅入。一般情况下，检测比重小于空气的有害气体，探头应安装于房屋或设备的上方；比重大于空气的有害气体，探头应装于贴近地面处。

气体报警器安装探头应朝下，如在户外安装应在气体报警器上方加装遮雨板。

注意：

>>开放区域每一探头的检测范围为60平方米，同时还要考虑气体扩散、风向、温度、湿度及区域封闭性等因素。

>>安装时还应考虑防尘防水和防高温等保护措施。

4.2安装方法

用户可以自行设计固定方式。但是要注意保持探头的传感器面和地面垂直。探头固定后，将壳体上盖螺钉卸下，把屏蔽（三芯3×1.5mm）传输电缆从过线通道插入。建议使用屏蔽软芯（三芯3×1.5mm）电缆，将电缆接于端子位置。检查接线牢固后，固定电缆和壳体上盖。

五、电气连接

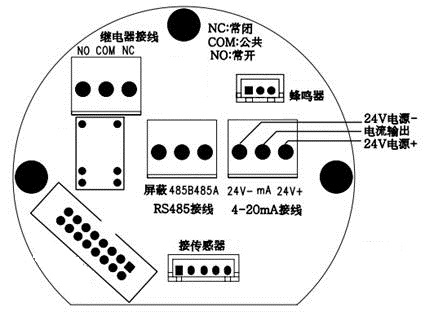

电气定义如图5.1所示。

仪器输入：24V（供电电源功率2.4W以上）

仪器输出：RS485，4~20mA，继电器（声光报警可选）

接线：拧开检测器上盖，拿出检测器处理单元面（见图7.2），按照 图5.1电气定义接线。

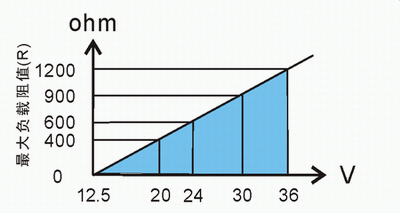

六、负载特性

输出信号：4~20mA

负载阻抗R与电源V的关系为：R≤50(V-12)
